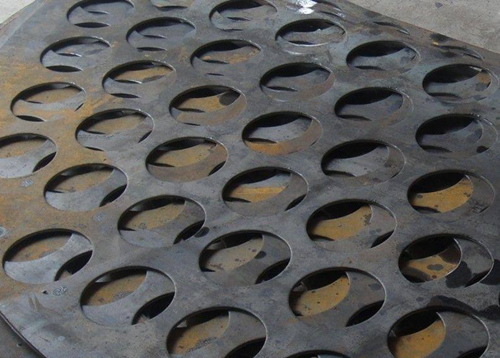

布袋除尘器花板尺寸的确定

发布日期:2017-12-06 15:43

花板尺寸大小,是决定脉冲布袋除尘器结构尺寸的关键。花板上的圆孔用于固定滤袋,孔的中心距过小,会使除尘器内的截面风速(即常说的罐口风速—-can velocity)过高,阻力增大,清灰时粉尘沉降困难;还有可能使除尘滤袋之间相互发生摩擦,缩短滤袋的使用寿命。相反中心距过大,会增大除尘器的体积,多费钢材。所以要合理地确定滤袋中心距尺寸。

布袋除尘器花板尺寸的确定

  确定花板尺寸取决于脉冲阀的喷吹能力。一个脉冲阀配一根喷吹管,一根喷吹管能喷吹多少条除尘器布袋n3和滤袋之间的纵向中心距L1,取决于脉冲阀的规格,滤袋横向中心距L2取决于滤袋的规格。以3″淹没式电磁脉冲阀喷吹φ160×6000mm的滤袋为例,n3=16条, L1=250mm; L2=230mm。滤袋之间的净距离取70mm。

  花板除承受滤袋和袋笼的重量外,还要承受除尘器内的气体压力,所以要有足够的刚度。如果稍有变型,就可能影响滤袋和花板孔间的密封效果。花板的钢板厚度一般为4~6mm,主要取决于过滤室内悬挂除尘器滤袋的数量。为增加花板的刚度,花板上应增设加强筋。花板外观应平整、光洁,不应有翘曲或凹凸不平等缺陷,其平面度偏差不大于花板长度的2/1000。花板孔的加工应采用冲孔或采用等离子切割,不允许采用气割。用弹性胀圈固定滤袋花板孔径d的公差为。

布袋除尘器花板尺寸的确定

我公司斥资百万新增两台百吨液压数按冲床,除尘器花板模具从80-260的孔都可以冲压,可以加工冲压各种电除尘器均风板,各种型号布袋除尘器花板,上千个花板孔一天就可以交货,工期短,价格低是我们O的优势。
