插板阀(也称滑板阀或闸门等)安装于各种粉粒体物料料斗的出料口处或管道上起开通及关断的作用,也可通过调整开度大小控制其物料的流量.本产品驱动装置可采用电动,气动,手动装置.可安装在干式除尘器,烟道等灰斗下部,工作温度允许达200℃,这种装置重量轻,体积小,
服务电话：13091153069（同微信）

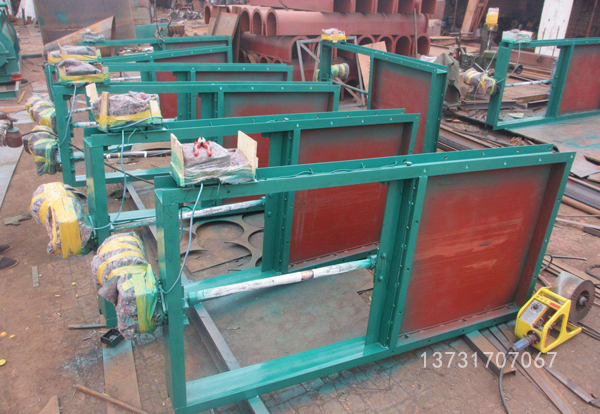

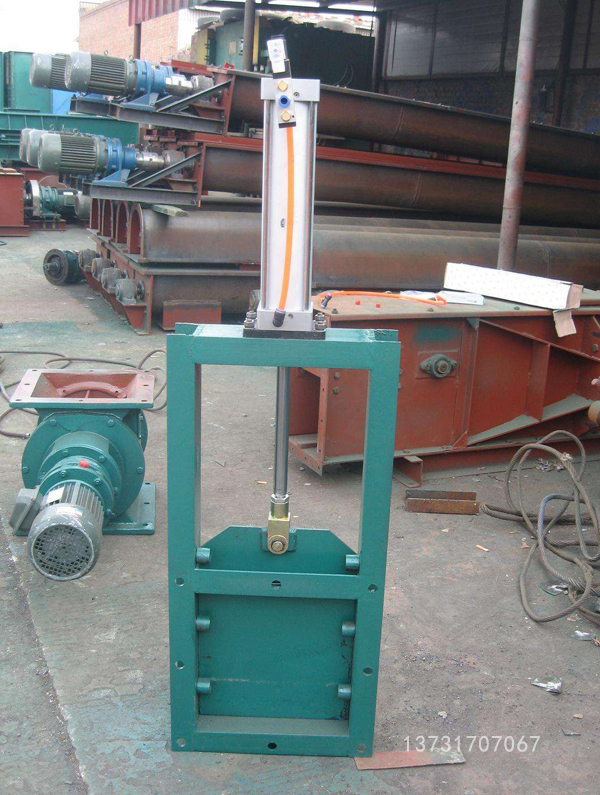

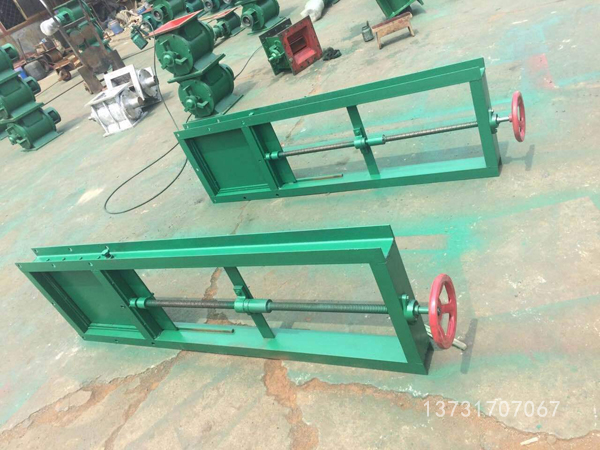

插板阀（也称滑板阀或闸门等）安装于各种粉粒体物料料斗的出料口处或管道上起开通及关断的作用，也可通过调整开度大小控制其物料的流量。本产品驱动装置可采用电动、气动、手动装置。适用于冶金、化工、粮食行业，是一种理想的物料隔断设备。我公司可生产进、出料口径Φ100-600的插板阀，也可按用户的要求进行非标尺寸阀门的设计制造。
此种插板阀是输送飞灰和粉状干物料的系统中用它截止输送物的装置，可安装在火力发电厂的省煤器、空气预热器、干式除尘器、烟道等灰斗下部，也可与电动给料机配套使用，工作温度允许达200℃，这种装置重量轻、体积小、无飞灰外跑，我公司备有电动、气动、手动三种，供您输送系统的需要选用。我们热忱欢迎您的到来。

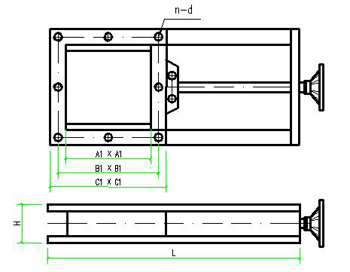

插板阀主要技术参数
|
类别（Sort）
|
A
|
B
|
C
|
A1×A1
|
B1×B1
|
C1×C1
|
H
|
H1
|
℃
|
L
|
N-φ
|
压力（Pressure）
|
|
单向
（Mono-Directional） |
φ300
|
φ260
|
φ200
|
306×306
|
250×250
|
200×200
|
180
|
100
|
≤150
|
720
|
8-φ13
|
0.1
|
|
φ320
|
φ280
|
φ220
|
326×326
|
270×270
|
220×220
|
180
|
100
|
760
|
8-φ15
|
|||
|
φ340
|
φ300
|
φ240
|
346×346
|
290×290
|
240×240
|
180
|
100
|
800
|
8-φ15
|
|||
|
φ360
|
φ320
|
φ260
|
366×366
|
310×310
|
260×260
|
200
|
120
|
840
|
8-φ18
|
|||
|
φ380
|
φ340
|
φ280
|
386×386
|
330×330
|
280×280
|
200
|
120
|
880
|
8-φ18
|
|||
|
φ400
|
φ360
|
φ300
|
406×406
|
350×350
|
300×300
|
200
|
120
|
920
|
8-φ18
|
|||
|
φ420
|
φ380
|
φ320
|
426×426
|
370×370
|
320×320
|
200
|
120
|
960
|
8-φ18
|
|||
|
φ440
|
φ400
|
φ340
|
446×446
|
390×390
|
340×340
|
200
|
120
|
1000
|
8-φ18
|
|||
|
φ500
|
φ460
|
φ400
|
516×516
|
450×450
|
400×400
|
220
|
140
|
1120
|
8-φ18
|
|||
|
φ540
|
φ500
|
φ440
|
556×556
|
490×490
|
440×440
|
220
|
140
|
1200
|
8-φ18
|
|||
|
φ610
|
φ560
|
φ480
|
596×596
|
550×550
|
480×480
|
220
|
140
|
1295
|
16-φ18
|
|||
|
φ660
|
φ610
|
φ500
|
660×660
|
610×610
|
500×500
|
220
|
140
|
1350
|
16-φ18
|
|||
|
双向
（Bi-Directional） |
φ706
|
φ660
|
φ600
|
706×706
|
660×660
|
600×600
|
240
|
160
|
1600
|
16-φ18
|
||
|
φ820
|
φ770
|
φ700
|
820×20
|
770×770
|
700×700
|
240
|
160
|
1800
|
20-φ18
|
|||
|
φ920
|
φ870
|
φ800
|
920×920
|
870×870
|
800×800
|
270
|
180
|
2000
|
20-φ18
|
|||
|
φ1030
|
φ975
|
φ900
|
1030×1030
|
975×975
|
900×900
|
270
|
180
|
2300
|
24-φ23
|
|||
|
φ1130
|
φ1074
|
φ1000
|
1130×1130
|
1074×1074
|
1000×1000
|
270
|
180
|
2550
|
24-φ23
|
|||
|
说明（Notes）Ⅰ-手轮 Ⅱ-链轮 距地面小于1.7米用手轮，大于1.7米用链轮
ⅠHand Wheel ⅡChain Wheel the hand wheel is used for less than 1.7m to the ground,and the chain wheel for above 1.7m |
||||||||||||
