一、用途
电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
DMF-Y型电磁脉冲阀为淹没式阀（亦称嵌入式阀），它直接安装在分气箱上，具有更好的流通特性。压力损失有所下降，适合于气源压力较低的工作场合。
二、工作原理
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

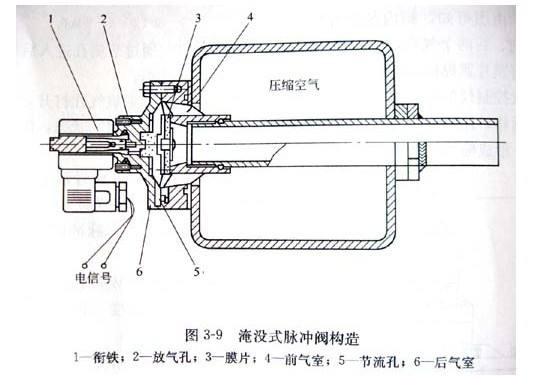

图1 内部结构图
三、型号含义
|
DMF
|
-
|
Y
|
-
|
X
|
-
|
S
|
-
|
X
|
|
|
|
|
|
|
|
|
|
|
|
电磁脉冲阀
|
|
淹没式
|
|
公称通径
|
|
双膜片
|
|
温度等级
(1.2.3) |
| 型号规格选择表 | ||||||
|
序号
|
型号规格
|
公称通径
|
膜片数
|
出气口连接形式
|
重量 |
|
|
Inch
|
mm
|
|||||
|
1
|
DMF-Y-25
|
1"
|
25
|
1
|
G 1"
|
0.8kg
|
|
2
|
DMF-Y-40S
|
1 1/2"
|
40
|
2
|
G 1 1/2"
|
1.2kg
|
|
3
|
DMF-Y-50S
|
2"
|
50
|
2
|
60
|
2.5kg |
|
4
|
DMF-Y-62S
|
2 1/2"
|
62
|
2
|
75
|
3.0kg
|
|
5
|
DMF-Y-76S
|
3"
|
76
|
2
|
89
|
3.7kg
|
|
6
|
DMF-Y-90S
|
3 1/2"
|
90
|
2
|
102
|
5kg
|
|
7
|
DMF-Y-102S
|
4""
|
102
|
2
|
114
|
5.65kg
|
| 出气口连接管外径公差：+0.22～+0.44 | ||||||
|
工作压力
|
0.2MPa-0.6MPa
|
||
|
工作介质
|
清洁空气
|
||
|
电压
|
DC24V
|
AC110V
|
AC220V
|
|
电流
|
0.8A
|
0.46A
|
0.23A
|
|
温度等级
|
1
|
2
|
3
|
|
-25℃～ 80℃
|
-25℃～ 150℃
|
-25℃～ 230℃
|
|
|
-13℉～176℉
|
-13℉～302℉
|
-13℉～446℉ |
|
|
空气相对湿度
|
≤85%
|
||
|
膜片寿命
|
喷吹100万次或三年 |
||
|
阀体
|
ADC12铝合金
|
|
卡簧
|
304不锈钢
|
|
先导组件
|
430FR不锈钢等材料
|
|
膜片
|
进口丁腈橡胶*
|
|
弹簧
|
321不锈钢
|
|
紧固件
|
302不锈钢 |
| *全部选用优质的进口成品膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。 | |
七、结构尺寸 (点击浏览)
八、安装方法
九、脉冲阀除尘器应用案例
十、常见问题 (点击浏览)
