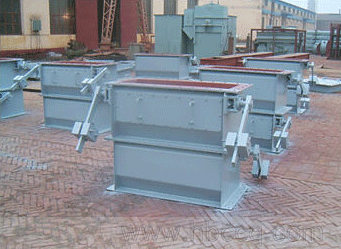

双层翻板卸灰阀用于中、小型除尘器，它是机械式除尘器灰斗锁气、卸灰装置。在水泥工业也是各种磨机、烘干机、料仓、筒库和闭式输送系统的锁气、卸灰装置。该阀为物料在重力作用下交替开闭自卸、重锤自动复位机构，具有转动平稳、节能、卸灰量可调、卸灰锁气可靠的性能。有单门、双门两种结构，单门双层翻板阀密封性能较好；双门双层翻板阀卸灰量较大。

（一）翻板式卸灰阀的分类及结构

1、翻板式卸尘阀的分类

（1）按其翻板层数分单层翻板式卸尘阀、双层翻板式卸尘阀。

（2）按翻板式卸尘阀的操作方式分机械式翻板卸灰阀、电动式翻板卸尘阀、气动式翻板卸尘阀。

电动式翻板卸尘阀的死板执行机构又可分电机凸轮式及电动推杆式。

2、翻板式卸灰阀的结构

（1）单层翻板式卸灰阀是一种最简单的机械式卸灰阀。单层翻板式卸尘阀的斜板与杠杆系统连接，固定在轴上，轴的另一端杠杆上配有平衡重锤，使斜板紧贴排灰口。

（2）双翻板式卸灰阀的结构与单层翻板式卸灰阀不同之处是有两个翻板结构，每一层翻板都是斜板与杠杆系统连接，固定在轴上，轴的另一端杠杆上配有平衡重锤，使斜板紧贴排灰口。

（3）电动翻板式卸灰阀或气动翻板式卸灰阀将平衡重锤改为电动推杆、电动机凸轮或气缸驱动，再付以弹簧回拉，则变成电动翻板式卸尘阀或气动翻板式卸尘阀。

（二）翻板式卸灰阀的工作原理

1、机械式单层翻板卸尘阀的工作原理

在斜板上积存一定量的粉尘时，斜板被压下，粉尘被排出，然后依靠重锤作用复位，这是一种周期性地间歇排尘（灰）装置。这种卸尘阀是靠斜板与排灰口的紧密接触和一定高度的灰柱来保证密封性的。由于单翻板式卸料阀在周期性地间歇排灰，当阀极开启排灰时容易漏风。

2、机械式双层翻板卸尘阀的工作原理

翻板式卸灰阀亦是靠重力作用的杠杆机构实现密封和排灰，密封好坏主要取决于灰柱高度。由于该阀有二层斜板，当第一层斜板上积存一定量的粉尘时，斜板被压下，粉尘被排出时，第二层斜板仍然紧贴排灰口，防止漏风。当第一层斜板依靠重锤作用复位后，第二层斜板上积存一定量的粉尘后，斜板被压下，粉尘被排出，然后依靠重锤作用复位。这也是一种周期性地间歇排尘（灰）装置，同样靠斜板与排灰口的紧密接触和一定高度的灰柱来保证密封性，但由于有双层翻板，其漏风量比单层翻板式卸尘阀要少得多。

机械式翻板卸尘阀在使用过程中由于粉尘及结构原因，斜板与料管的密闭达不到要求，造成漏风，机械式翻板卸尘阀对粉尘的性能要求比较高，只适合流动性较好、干燥的粉料，而且需要经常检查其翻板是否卡住，所以一般较大工程中已很少使用机械式翻板卸尘阀，都使用电动的或气动的翻板式卸尘阀，并设置翻板位置报警系统。

3、电动或气动式翻板卸尘阀的工作原理

电动的或气动的翻板式卸尘阀均为双层翻板，其排灰工作过程同机械式双层卸尘阀，但动作原理不是依靠粉尘重力与重锤的平衡原理交替进行排灰及密封，而是采用电机、电动推杆或气缸来控制两个翻板交替间隔动作，实现排灰及密封，其动作时间及每次排灰时间都可调。

（三）翻板式卸尘阀使用范围

1、翻板式卸尘阀由斜板式结构形成，适用于排除干燥气体中的非黏性粉尘，可供XLP/A型、XLP/B型旁路式旋风除尘器配套使用，也可用于其他类型的旋风除尘器排灰。

2、机械式双层翻板卸尘阀的结构尺寸，为了满足读者自行设计机械式翻板卸尘阀。

3、制造时，要求翻板和管口完全密合，轴转动应灵活。重锤在摇臂上的位置，运行时需进行调整，以使上下翻板轮流排料。
